ADS-6134 Осциллограф цифровой
Цена - по запросу
- Производитель: Актаком
- Модель: ADS-6134
- Наличие: Нет в наличии

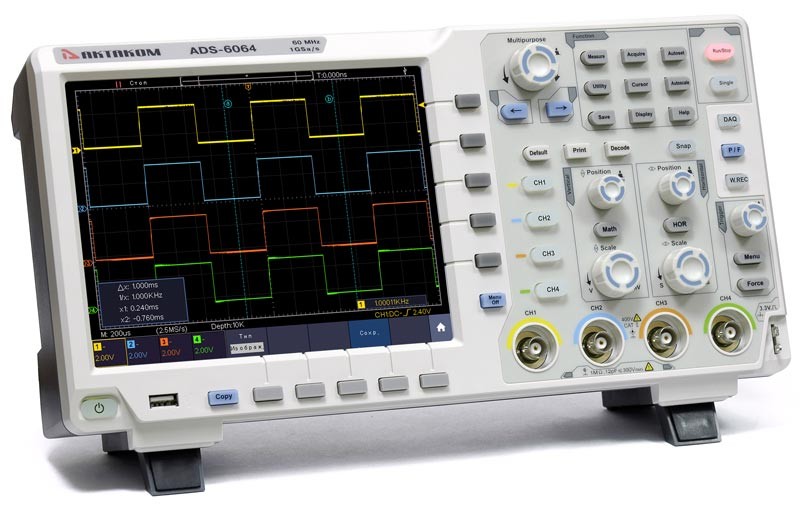

Осциллограф цифровой ADS-6134
Описание Осциллографа цифрового ADS-6134
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен VGA выход, добавлено батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Лидером серии являются модели с индексом "-H", в которых устанавливается 12-ти или 14-ти разрядный АЦП.
Особенности
| Тип осциллографа | цифровой, стационарный, универсальный |
| Количество каналов | 4 |
| Полоса пропускания | 350 МГц |
| Частота дискретизации на канал | 25 МГц |
| Синхронизация (запуск) | по фронту, по длительности импульса, однократный, по ранту, по логическим условиям, по скорости нарастания |
| Режимы работы | усреднение, пиковый детектор |
| Встроенный прибор | генератор (опция), мультиметр (опция) |
| Дисплей | цветной |
| Интерфейс | USB, LAN |
Технические характеристики Осциллографа цифрового ADS-6134
|
Технические параметры |
Значение |
|
|
Полоса пропускания |
350 МГц |
|
|
Количество каналов |
4 |
|
|
Скорость захвата осциллограмм |
600 000 осц/сек |
|
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Максимальная дискретизация (реальное время) |
5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал) |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 MΩ±2% в параллель 15 пФ±5 пФ |
|
|
Учет ослабления пробников |
0.001X - 1000X |
|
|
Максимальное входное напряжение |
1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) |
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
Изолированность каналов |
50 Гц: 100 : 1 |
|
|
Задержка между каналами (типичное) |
150 пс |
|
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
|
Глубина записи |
400 М точек |
|
|
Коэффициент развертки |
500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
|
Погрешность времени выборки и времени задержки |
±2,5 ppm |
|
|
Параметры вертикальной системы |
АЦП |
8 бит |
|
Вертикальное отклонение |
1 MОм: 1 мВ/дел ~ 10 В/дел |
|
|
Полоса пропускания для аналогового периодического сигнала |
350 МГц |
|
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
|
Время нарастания |
≤1 нс (типичное) |
|
|
Погрешность коэффициента усиления |
±3% ≤1 мВ |
|
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
|
Автоматические |
Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area |
|
|
Математические операции |
+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный |
|
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный |
|
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
|
Разрядность |
6 цифр |
|
|
Тип запуска |
Фронт, однократный запуск |
|
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232/UART, CAN |
|
|
СИСТЕМА ЗАПУСКА |
Тип запуска |
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон |
|
Режим запуска |
Авто, обычный, однократный |
|
|
Блокировка уровня запуска |
100 нс ~ 10 с |
|
|
Диапазон уровня запуска |
±5 делений от центра экрана |
|
|
Чувствительность уровня запуска |
±0.3 деления |
|
|
Запуск по фронту |
нарастающий, спадающий |
|
|
Запуск по длительности импульса |
Условие запуска |
положительная полярность импульса: >, <, = |
|
Диапазон установок |
30 нс ~ 10 с |
|
|
Запуск по ранту |
Условие запуска |
положительная или отрицательная полярность: >, <, = |
|
Диапазон установок |
30 нс ~ 10 с |
|
|
Запуск по окну |
Фронт |
нарастающий, спадающий |
|
